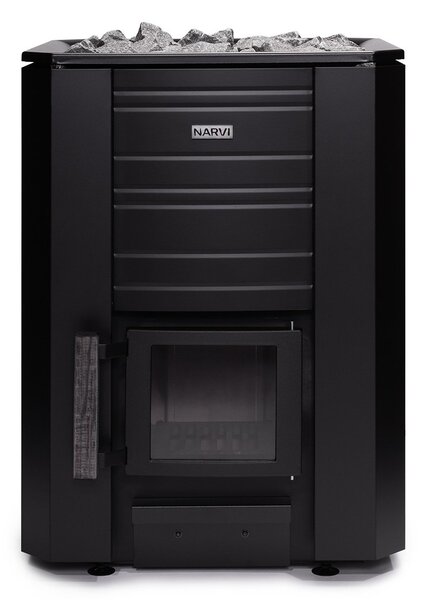

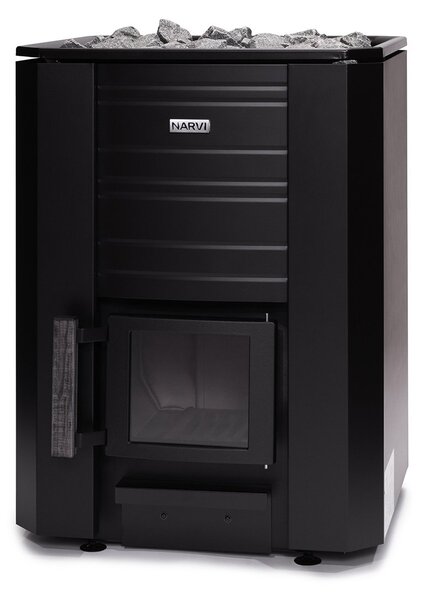

Narvi Black 24 – saunová kamna na dřevo, černá

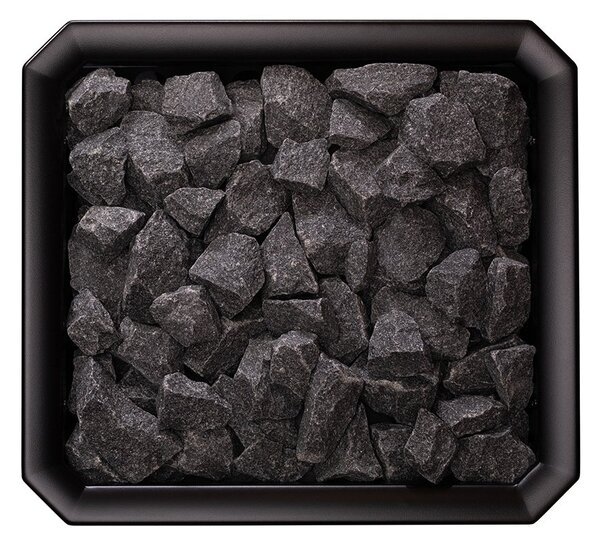

Narvi Black 24: kamna na dřevo pro saunu 12–24 m³ Narvi Black 24 jsou větší kamna na dřevo z řady Black pro sauny o objemu 12–24 m³. Černý ocelový plášť, prosklená litinová dvířka a prostor pro 80 kg saunových kamenů spojují výrazný vzhled s velkou kamennou náplní. Model 24 má šířku 55 cm; od menšího Narvi Black 20 se liší doporučeným objemem sauny, šířkou a kapacitou kamenů, proto při výběru posuzujte skutečný objem a konstrukci své sauny. Konstrukce topeniště a používání Výrobce uvádí matně černý ocelový plášť s elegantním smaltovaným horním rámem, litinová dvířka s velkým průhledem do ohně a dřevěnou rukojetí. Rošt zabírá plochu dna topeniště a přívod sekundárního vzduchu je veden pod popelníkem. Strop topeniště má tloušťku 10 mm. Stavitelné nožky s rozsahem ± 15 mm pomáhají přesně usadit kamna na připravený podklad. Do kamenného prostoru patří přibližně 80 kg saunových kamenů o velikosti 10–15 cm podle návodu Narvi. Kameny vyskládejte volně tak, aby mezi nimi mohl proudit vzduch, a při údržbě odstraňujte opotřebené kusy. Pro správnou frakci navštivte kategorii saunové kameny. Kapacita 80 kg neznamená, že je kamenná náplň součástí dodávky; obsah konkrétní objednávky si před nákupem ověřte. Kouřovod a bezpečné umístění Vnější průměr kouřového vývodu je 119 mm a spodní hrana připojení je přibližně 555 mm od podlahy. Komín, kouřovod, ochranu podlahy a případné ochranné stěny navrhujte společně pro konkrétní stavbu; výběr samotných kamen ještě nepotvrzuje vhodnost stávajícího komína. Pro Black 24 Narvi udává minimální odstupy od hořlavých materiálů 300 mm po stranách, 500 mm vpředu, 200 mm vzadu a 1 270 mm nad kamny. Výrobce navíc doporučuje ponechat před kamny prostor 1 000 mm pro obsluhu a údržbu. Kamna připojujte a provozujte pouze podle aktuálního montážního návodu, pravidel pro spalinovou cestu a místních požárních požadavků. Odborník musí ověřit komín, ochranu okolních konstrukcí i případné použití ochranné stěny. Ochranný prvek může za podmínek svého vlastního návodu měnit požadované odstupy, ale nelze jej započítat bez přesné kompatibility a montáže. Při plánování připojení porovnejte také rozměrový výkres Narvi Black 24 (3. strana PDF) s návodem a skutečně dodanými kamny. Výrobce v tabulce uvádí jmenovité rozměry 550 × 500 × 760 mm (š × h × v); výkres pro Black 24 kótuje 550 × 503 × 773,5 mm. Pro stavební přípravu proto ověřte rozměry skutečně dodaného provedení a nastavení nožek. Výkres označuje osu zadního vývodu; tabulka v návodu uvádí jeho spodní hranu. Tyto výškové kóty nezaměňujte a před přípravou prostupu zohledněte nastavení nožek. Technické údaje Narvi Black 24

Doporučený objem sauny: 12–24 m³. Rozměry (š × v × h): 550 × 760 × 500 mm; nastavení nožek ± 15 mm. Hmotnost kamen bez kamenné náplně: 68 kg; kapacita saunových kamenů: 80 kg; doporučená frakce: 10–15 cm. Průměr kouřového vývodu: 119 mm; výška spodní hrany připojení: 555 mm. Tloušťka stropu topeniště: 10 mm; černý ocelový plášť, prosklená litinová dvířka.

Podklad a ochrana podlahy Podlaha musí mít dostatečnou nosnost pro kamna, náplň a další zatížení. Návod Narvi připouští přímé umístění na betonovou podlahu silnou alespoň 50 mm; pokud jsou pod kamny kabely nebo trubky podlahového topení, předepisuje instalační podstavec Narvi. Podstavec předepisuje také pro hořlavou nebo dlážděnou podlahu. Pod kamny musí zůstat vzduchová mezera nejméně 25 mm. Konkrétní skladbu podlahy, ochranu i provedení instalace ověřte podle návodu dodaného výrobku a místních požadavků. Kontrola před objednáním

Odpovídá rozsah 12–24 m³ reálnému objemu vaší sauny včetně vlivu prosklení a neizolovaných ploch? Máte vedle půdorysu 550 × 500 mm i prostor pro požadované bezpečnostní odstupy a obsluhu? Vyhovuje komín připojení Ø 119 mm a je připravena ochrana podlahy a okolních konstrukcí? Počítáte se samostatným výběrem kamenů 10–15 cm v množství do 80 kg podle návodu?

Časté otázky Jaký je rozdíl mezi Black 20 a Black 24?Black 24 je širší a má prostor pro 80 kg kamenů; výrobce jej doporučuje pro sauny 12–24 m³. Menší Black 20 je určen pro 10–20 m³ a pojme 60 kg kamenů. Oba modely mají kouřový vývod Ø 119 mm, ale jejich vhodnost určuje celý projekt sauny a komína. Lze kamna postavit těsně ke dřevěné stěně?Ne bez odpovídajícího řešení. Základní odstup Black 24 od hořlavých materiálů je 300 mm po stranách a 200 mm vzadu; případná ochranná stěna se smí zohlednit jen podle jejího schváleného návodu a konkrétní montáže. Další modely pro srovnání najdete mezi kamny na dřevo. Použité odborné zdroje Narvi Black – oficiální technické údaje výrobce (anglicky); Narvi Black – oficiální montážní a provozní návod (vícejazyčný, včetně angličtiny). Pro montáž se vždy řiďte aktuálním návodem dodaným k výrobku.
