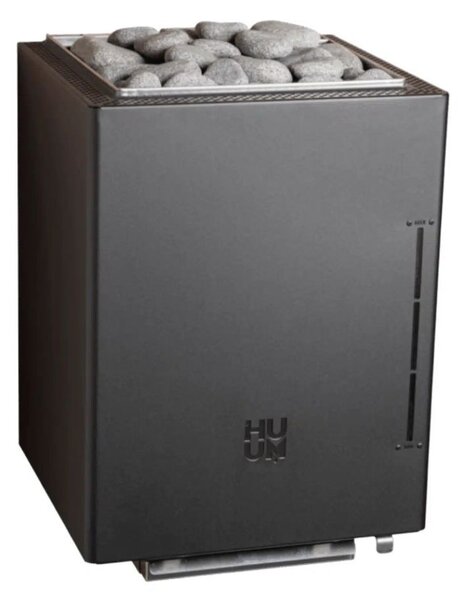

Huum CORE Wall Combi Black elektrická saunová kamna 7,5 kW

Nástěnná kamna HUUM CORE Wall Combi Black s výparníkem HUUM CORE Wall Combi Black spojují elektrická saunová kamna s integrovaným výparníkem. Nástěnná montáž ponechává volnou podlahu; výparník umožňuje vedle suchého tepla také vlhčí saunový režim. Obě zde nabízené varianty CORE Wall Combi 7 a 9 mají podle modelového návodu nádržku na vodu 5 l. Menší 3l nádrž patří řadě CORE Wall Mini Combi. HUUM uvádí tvorbu páry až po dobu dvou hodin. Přesný postup doplňování a použití vody stanovuje návod. Vyberte správný výkon Pro tento produkt jsou nabízeny dvě varianty. Výkon volte podle objemu sauny a zohledněte také neizolované skleněné, kamenné či keramické plochy; výrobce v návodu uvádí, že mohou zvýšit výpočtový objem místnosti.

VariantaVýkon kamenVýkon výparníkuDoporučený objem sauny

CORE Wall Combi 7 Black7,5 kW2 kW7–11 m³ CORE Wall Combi 9 Black9 kW2 kW8–13 m³

Společné technické údaje

Kapacita saunových kamenů: 20 kg; kameny nejsou součástí balení Rozměry: 400 × 400 × 551 mm Hmotnost bez kamenů: 19 kg Napájení: 400 V, 3/N~ Pro obě nabízené varianty: jištění 3 × 16 A a přívodní kabel 7 × 2,5 mm²; přesné zapojení musí ověřit elektrikář podle instalačního návodu Provedení: černé Montáž: na stěnu

Bezpečnostní odstupy Výkresové rozměry: A = 40 mm je bezpečnostní odstup před kamny a po stranách; B = 480 mm a C = 440 mm jsou celkové prostorové rozměry včetně kamen. D = 80 mm a E = 175 mm určují montážní polohu. Jednotlivé hodnoty nejsou zaměnitelné odstupy od pláště; stropní odstup závisí také na umístění čidla podle obrázků 1 a 4 návodu. Při montáži se řiďte schématem příslušné varianty a aktuálním návodem; uvedené hodnoty nenahrazují odborný návrh umístění kamen ani požadavky místních předpisů.

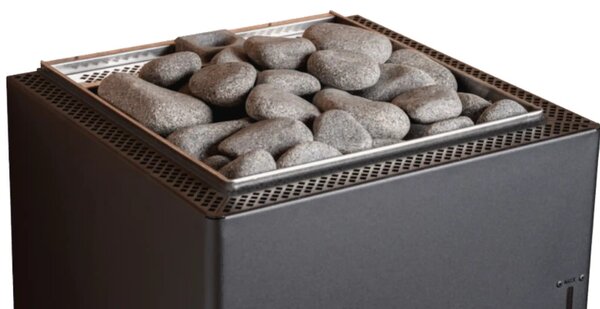

Kameny a ovládání Do kamen se vkládá 20 kg kamenů o velikosti 5–10 cm. Orientačně počítejte se dvěma 15kg baleními. Hmotnost 15 kg zahrnuje i obal; před objednáním ověřte, že čistá hmotnost kamenů ve dvou baleních postačí na 20kg náplň. HUUM doporučuje zaoblené kameny pro mírnější páru. Kameny před vložením opláchněte a uložte volně podle pokynů výrobce. Kamna vyžadují samostatnou kompatibilní externí regulaci HUUM UKU a přívodní kabel odolný vůči teplu. Regulace, kabel ani saunové kameny nejsou součástí těchto kamen. Aromatické přípravky používejte pouze způsobem určeným výrobcem; nedávejte neředěné vonné oleje přímo na topná tělesa. Doplňování a vypouštění vodyPoužívejte destilovanou nebo filtrovanou vodu podle návodu HUUM. Před spuštěním výparníku musí být v nádrži alespoň 1 l vody. Za horka nesnímejte aroma misku ani kryt výparníku; při doplňování postupujte pomalu podle návodu, protože může vzniknout horká pára. Po každém použití nádrž vyprázdněte, ale až po ochlazení vody. Nenechávejte výparník běžet nasucho jako způsob vypouštění.Kontrola a výměna kamenůPodle modelového návodu HUUM kameny po 100 hodinách provozu, nejméně však jednou ročně, vizuálně zkontrolujte. Po 200 hodinách je přeskládejte a popraskané kusy vyměňte; po 400 hodinách výrobce doporučuje vyměnit celou náplň. S kameny manipulujte pouze při vypnutých a vychladlých kamnech, používejte rukavice, vkládejte je jednotlivě a neohýbejte topná tělesa. Nad topnými tělesy ponechte kamennou vrstvu podle návodu; nepoužívejte dekorativní kameny. Instalace Elektrické připojení smí provést kvalifikovaný elektrikář. Před montáží ověřte elektrické parametry, polohu čidla, odstupy, nosnost stěny i připojení vody podle aktuálního návodu pro konkrétní variantu. Návod HUUM požaduje při návrhu upevnění počítat s celkovým zatížením 50 kg včetně kamenů; stěna a kotvení musí toto zatížení bezpečně unést. Jde o montážní zatížení, nikoli přepravní hmotnost zabalených kamen. Související informace

Externí regulace pro saunová kamna Jak zvolit výkon saunových kamen Zaoblené kameny HUUM 5–10 cm

Použité odborné zdroje HUUM CORE Wall Combi – technické údaje, varianty a sada (výrobce) Návod HUUM CORE Wall Combi EU (výrobce) HUUM – doporučení pro saunové kameny (výrobce)

Časté otázky k montážiJsou všechny kóty A až E odstupy od povrchu kamen?Ne. A označuje bezpečnostní odstup, B a C zahrnují také rozměr kamen a D a E určují montážní polohu. Při instalaci pracujte s celým výkresem pro přesný model.Ovlivňuje umístění čidla vzdálenost ke stropu?Ano. Návod podmiňuje uvedené stropní odstupy umístěním čidla do vyznačené oblasti. Při jiném umístění požaduje větší odstup; konkrétní návrh musí odpovídat návodu HUUM.
