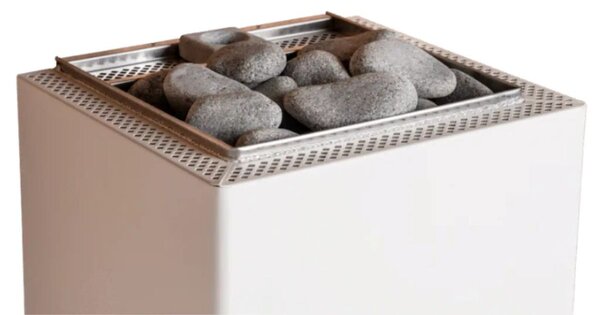

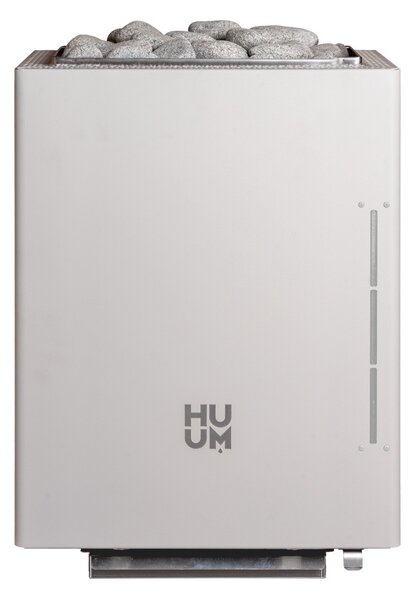

Huum CORE Wall Combi White 6 kW elektrická saunová kamna

Nástěnná kamna HUUM CORE Wall Combi White 6 kW s výparníkem HUUM CORE Wall Combi White kombinují elektrická kamna a integrovaný výparník. Jsou určena pro sauny o objemu 5–9 m³. Nástěnná montáž šetří místo na podlaze; výparník o výkonu 2 kW rozšiřuje použití o vlhčí saunový režim. Technické údaje

Jmenovitý výkon kamen: 6 kW Výkon výparníku: 2 kW Doporučený objem sauny: 5–9 m³ Kapacita kamenů: 20 kg; kameny nejsou součástí balení Objem nádržky na vodu: 5 l Rozměry: 400 × 400 × 551 mm Hmotnost bez kamenů: 19 kg Napájení: 400 V, 3/N~; jištění 10 A Přívodní kabel podle specifikace výrobce: 7 × 1,5 mm² Barva: bílá; instalace: na stěnu Výkresové rozměry: A = 40 mm je bezpečnostní odstup před kamny a po stranách; B = 480 mm a C = 440 mm jsou celkové prostorové rozměry včetně kamen. D = 80 mm a E = 175 mm určují montážní polohu. Jednotlivé hodnoty nejsou zaměnitelné odstupy od pláště; stropní odstup závisí také na umístění čidla podle obrázků 1 a 4 návodu.

Schéma bezpečnostních vzdáleností je orientační součástí produktových podkladů. Před montáží vždy ověřte jeho popisky v aktuálním návodu pro konkrétní model a dodržte místní předpisy.

Kameny a ovládání Do kamen se vkládá 20 kg kamenů o velikosti 5–10 cm. Orientačně počítejte se dvěma 15kg baleními. Hmotnost 15 kg zahrnuje i obal; před objednáním ověřte, že čistá hmotnost kamenů ve dvou baleních postačí na 20kg náplň. HUUM doporučuje zaoblené kameny pro mírnější páru. Kameny před vložením opláchněte a uložte volně podle návodu. Kamna vyžadují samostatnou kompatibilní externí regulaci HUUM UKU a tepelně odolný přívodní kabel. Regulace, kameny ani kabel nejsou součástí kamen. Aromatické přípravky používejte pouze podle pokynů výrobce; neředěné oleje nelijte přímo na topná tělesa. Instalace Elektrické připojení smí provést kvalifikovaný elektrikář. Před instalací ověřte jištění, správný průřez kabelu, polohu čidla, nosnost stěny, bezpečnostní odstupy i způsob ručního plnění a vypouštění nádržky podle aktuálního návodu pro tento model. Nosnost stěny: montážní návod HUUM požaduje ověřit nosnou konstrukci pro zatížení 50 kg u kamen s kamennou náplní. Tento montážní požadavek použijte při návrhu upevnění; hmotnost prázdného topidla 19 kg nevyjadřuje celé provozní zatížení stěny. Způsob kotvení musí odpovídat podkladu a návodu výrobce. Související informace

Externí regulace pro saunová kamna Jak zvolit výkon saunových kamen Zaoblené kameny HUUM 5–10 cm

Použité odborné zdroje HUUM CORE Wall Combi – technické údaje a obsah balení (výrobce) Návod HUUM CORE Wall Combi EU (výrobce) HUUM – doporučení pro saunové kameny (výrobce)

Časté otázky k montážiJsou všechny kóty A až E odstupy od povrchu kamen?Ne. A označuje bezpečnostní odstup, B a C zahrnují také rozměr kamen a D a E určují montážní polohu. Při instalaci pracujte s celým výkresem pro přesný model.Ovlivňuje umístění čidla vzdálenost ke stropu?Ano. Návod podmiňuje uvedené stropní odstupy umístěním čidla do vyznačené oblasti. Při jiném umístění požaduje větší odstup; konkrétní návrh musí odpovídat návodu HUUM.Ruční plnění a péče o výparníkProvedení CORE Wall Combi má nádržku o objemu 5 l, kterou návod popisuje jako ručně doplňovanou; nejde o požadavek trvalého připojení na vodovod. Před aktivací výparníku musí být v nádržce alespoň 1 l vody. Výrobce pro plnění požaduje destilovanou nebo filtrovanou vodu a u běžné verze Combi doporučuje doplnit nádržku, když ukazatel dosáhne MIN. Mini Combi používá jiné provedení ukazatele a vypouštění, jeho pokyny na tento model nepřenášejte.Po každém použití vodu vypusťte až po jejím vychladnutí. Neodstraňujte aroma misku ani kryt horkého výparníku. Při doplňování postupujte pomalu a opatrně podle úplného návodu; horké díly i unikající pára mohou způsobit popáleniny. Český postup ručního plnění a údržby je v již odkazovaném návodu HUUM na stranách 192–194 PDF. Připojený soubor s názvem končícím v2.pdf není totožný se současným souborem výrobce v5_WEB.pdf; oba zkontrolované dokumenty však obsahují uvedené pokyny k ručnímu plnění a vypouštění.
