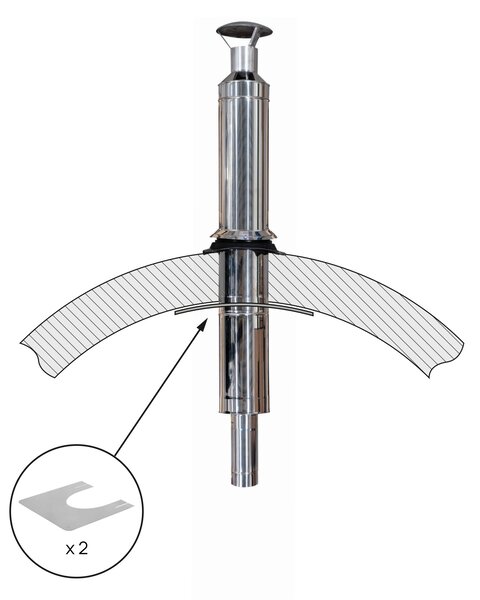

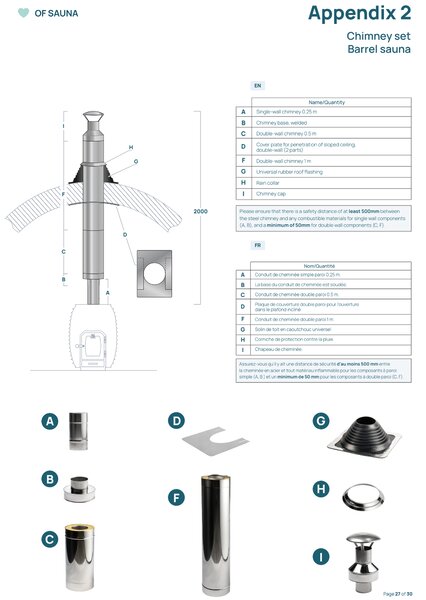

HUUM H3101 – komínová sada pro sudovou saunuKomínová sada HUUM H3101 je určena pro vedení kouřovodu svisle skrz strop a střechu sudové sauny. HUUM ji v návodu ke kamnům na dřevo uvádí jako samostatnou komínovou sestavu pro sudovou saunu. Před nákupem ověřte, že odpovídá konkrétním kamnům, konstrukci sauny a požadované trase; nejedná se o univerzální náhradu jakéhokoli komínového systému.Obsah podle staršího vyobrazení sadyNásledující seznam odpovídá dosavadnímu vyobrazení v galerii. Není potvrzením stejného obsahu každé současné dodávky.jednostěnný komínový díl 0,25 msvařovaná komínová základnadvoupláš­ťový komínový díl 0,5 mdvoudílná krycí deska pro prostup šikmým stropemdvouplášťový komínový díl 1 muniverzální pryžové střešní lemovánídešťový límec a komínová stříškaDůležité bezpečnostní upozorněníV instalačním podkladu HUUM je uveden odstup nejméně 500 mm mezi ocelovým komínem a hořlavými materiály u jednostěnných částí a nejméně 50 mm u dvouplášťových částí. Tyto hodnoty nenahrazují návod konkrétních kamen ani místní požární a stavební předpisy. Instalaci spotřebiče a komína svěřte kvalifikovanému odborníkovi a před montáží ověřte aktuální návod HUUM i místní požadavky.Parametry výrobkuVýrobce: HUUMOznačení výrobce: H3101Provedení: komínová sada pro sudovou saunu, prostup stropem/střechou­Odlišné provedení v dalším montážním listuVýrobcem vydané schéma pro sudovou saunu dostupné u distributora uvádí proti výše uvedenému seznamu jednostěnný díl 0,5 m, zkrátitelný jednostěnný adaptér 150–250 mm a izolační desku T600. Dvouplášťový rovný díl v tomto schématu má délku 1 m. Díl 0,5 m proto nelze bez rozlišení podkladů slibovat jako dvouplášťový. Před objednáním si nechte potvrdit přesnou skladbu, průměr systému a montážní dokumentaci skutečně dodané sady.Odstupy 500 mm a 50 mm je nutné číst spolu s označením jednostěnných a dvouplášťových součástí v odpovídajícím schématu. Nejde o univerzální odstup všech částí komínu nebo samotných kamen. Použijte úplný podklad konkrétního dodaného systému.Pro běžný svislý průchod stropem porovnejte sadu HUUM H3100. Obě řešení vybírejte podle konkrétních saunových kamen na dřevo a konstrukce stavby.Výrobní schéma a přehled sestavHUUM – Chimney set Barrel sauna, výrobní schéma uložené u distributora (EN/FR). Nejde o automatické potvrzení této konkrétní skladové dodávky.Katalog HUUM – oddělené nákresy sudové a stropní sestavy, PDFstrana51.
