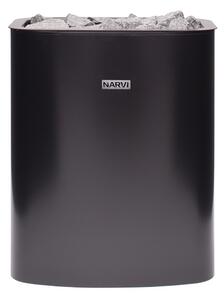

Narvi Slim E 9 kW Black elektrická saunová kamna

Ověření přesného provedení Slim ETato karta odpovídá modelu 163183, EAN 6417810027082, bez ovládání. Původně uvedené rozměry, hmotnost 17 kg a instalační údaje zatím nejsou ověřeny samostatným návodem pro toto provedení E. Nepřebírejte je pro stavební přípravu ani zapojení z návodu běžného Slim s ovládáním. Před objednáním a montáží si vyžádejte údaje a úplné návody přesného topidla i zvoleného řídicího systému.Topidlo Narvi Slim E 9 kW Black je k dispozici v matné černé barvě a obě strany jsou totožné. Výška 70 cm, šířka 62 cm, hloubka 24 cm.  Bezpečnostní vzdálenosti:

dopředu 60 mm do strany 60 mm ke stropu 1200 mm k podlaze 30 mm minimální výška sauny: 1 900 mm

Obsah dodávky:

topné těleso upevňovací desky a šrouby instalační a uživatelská příručka

 Instalační příruba pro zapuštění do lavice a nástavec pro zvýšení základny o 20 cm nejsou součástí dodávky, lze objednat zvlášť. Množství kamenů 30 kg. PRODUKTOVÉ VIDEO Narvi Slim E 9 kW Black: elektrická kamna pro saunu 8–14 m³ Výkon 9 kW vybírejte podle výpočtového objemu sauny. Ke skutečnému objemu je potřeba připočítat vliv skleněných dveří, kamenných či keramických ploch a dalšího neizolovaného materiálu. Konstrukce modelu Slim E 9 kW Black je určena pro montáž na podlahu; s určeným příslušenstvím lze kamna zapustit do lavice nebo zvýšit.

Co zkontrolovat před objednáním

Výkon a objem sauny: 9 kW; 8–14 m³. Sklo, kámen a jiné neizolované plochy zvětšují výpočtový objem. Ovládání: varianta E vyžaduje kompatibilní externí regulaci; není součástí produktu. Kameny: 30 kg, velikost 5–10 cm; k objednání 2 balení po 20 kg; přibližně 10 kg zůstane jako rezerva. Rozměry: 620 × 240 × 700 mm (š × h × v); hmotnost bez kamenů 17 kg. Napájení: 400 V 3N~, jištění 3 × 16 A, kabel 5 × 2,5 mm². Minimální bezpečnostní vzdálenosti: 60 mm po stranách, vpředu i vzadu, 1 200 mm ke stropu a 30 mm k podlaze. Montáž: na podlahu; s určeným příslušenstvím lze kamna zapustit do lavice nebo zvýšit.

Zapojení smí provést kvalifikovaný elektrikář. Konečné odstupy, vedení kabelu, umístění čidla a způsob montáže vždy určujte podle návodu pro přesný model a provedení.

Ovládání a instalace Varianta E vyžaduje kompatibilní externí regulaci; není součástí produktu. Před objednáním externí regulace ověřte její výkonovou rezervu, kompatibilitu s čidlem a způsob zapojení. Kameny a proudění vzduchu Kamna vyžadují 30 kg kamenů velikosti 5–10 cm. Kameny před vložením opláchněte a skládejte volně tak, aby jejich hmotnost neležela na topných tělesech a mezi kameny mohl proudit vzduch. Příliš těsné uložení prodlužuje nahřívání a zvyšuje tepelné namáhání topných těles. Související informace

Porovnat s příbuznou variantou řady Kompatibilní externí saunové regulátory Saunové kameny 5–10 cm FAQ k saunovým kamnům Přehled elektrických saunových kamen

Saunové kameny nejsou součástí produktu, vhodné kameny budou nabídnuty po přidání kamen do košíku. Pro model Slim E 9 kW Black je potřeba 30 kg kamenů velikosti 5–10 cm; objednejte 2 balení po 20 kg; přibližně 10 kg zůstane jako rezerva. Vyberte kameny určené pro elektrická saunová kamna a skládejte je volně, aby mezi nimi mohl proudit vzduch.

Použité odborné zdroje

Historický katalog řady Slim – původní odkaz je nyní nedostupný; nedokládá všechny údaje varianty E Historický návod běžného Slim s ovládáním – není ověřeným návodem pro E; původní odkaz je nyní nedostupný Narvi, brožura 2020 – vysvětlení variant E bez ovládání; nejde o instalační návodČasté otázkyČím se Slim E liší od běžného Slim 9 kW?Slim E je topidlo bez ovládání. Potřebuje samostatně vybraný kompatibilní řídicí systém, který není součástí tohoto produktu. Běžné historické Slim 9 kW má ovládací panel v základní sestavě.Lze použít návod běžného Slim pro elektrické zapojení E?Pro konečné zapojení a umístění čidla potřebujete návod přesného provedení E a zvoleného ovládání. Z návodu verze s dodávaným panelem nelze automaticky přenést celé schéma. Zapojení svěřte kvalifikovanému elektrikáři.
