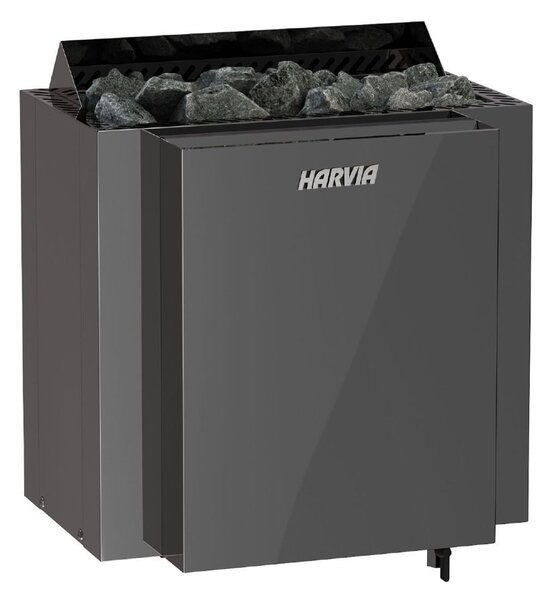

Harvia Qubic Combi BQ60S 6 kW BlackSteel

Elektrická saunová kamna Harvia Qubic BQ60S 6 kW – s výparníkem Harvia Qubic BQ60S jsou kompaktní nástěnná elektrická saunová kamna o výkonu 6 kW pro domácí sauny o objemu 5–8 m³. Kamenné lože o kapacitě 20 kg pomáhá rovnoměrně předávat teplo a vytvářet páru při polévání kamenů. Integrovaný výparník rozšiřuje použití o režim s vyšší vlhkostí. Kompatibilní externí regulace teploty a vlhkosti je nutná a není součástí dodávky. Kompaktní nástěnné provedení Plášť v provedení BlackSteel má štíhlý, jednoduchý tvar a hladký povrch, který se snadno udržuje. Kamna se instalují svisle na stěnu, takže nezabírají zbytečně mnoho podlahové plochy. Montážní konzola a upevňovací sada jsou součástí dodávky. Výparník pro více způsobů saunování Integrovaný výparník o výkonu 2 kW má přibližně pětilitrovou nádržku a maximální odpařovací výkon 2,5 kg/h. Vedle klasické finské sauny tak lze zvolit i mírnější teplotu s vyšší vlhkostí. Výparník plňte za studena čistou vodou splňující požadavky na kvalitu vody v návodu. Doplňování do horkého výparníku může způsobit opaření; postup pro mimořádné doplnění je uveden v návodu. Po použití nechte vodu několik hodin vychladnout, nádržku vypusťte a pravidelně odstraňujte případné usazeniny podle návodu. Externí regulace teploty a vlhkosti Qubic Combi vyžaduje kompatibilní externí regulaci s podporou ovládání výparníku; není součástí dodávky. Regulaci, čidla a způsob zapojení zvolte podle výkonu kamen a schémat v instalačním návodu. Jak zvolit výkon pro konkrétní saunu Doporučený objem 5–8 m³ platí pro dobře izolovanou saunu. Skleněné dveře, okna a neizolované plochy z kamene, cihel či betonu zvyšují výpočtový objem, a proto mohou vyžadovat výkonnější model. Další možnosti najdete v kategorii elektrických saunových kamen. Saunové kameny: správné množství a uložení Saunové kameny nejsou součástí produktu. Automatická doporučení mohou obsahovat kameny 10–15 cm, které neodpovídají dostupným pokynům Harvia pro tento model. Velikost kamenů před nákupem ověřte podle návodu dodaných kamen. Pro tento model potřebujete 20 kg saunových kamenů, tedy 1 balení po 20 kg. Vybírejte pouze kameny určené pro elektrická saunová kamna. Kameny před vložením zbavte prachu a ukládejte je volně, aby mezi nimi mohl proudit vzduch. Podle návodu Y05–1435 musí kameny topná tělesa zcela zakrývat, ale nesmějí nad nimi tvořit vysokou hromadu. Kameny se mají podpírat navzájem, nesmějí zatěžovat topná tělesa ani být mezi nimi zaklíněné. Stav kamenů pravidelně kontrolujte, lože přeskládejte a poškozené kusy vyměňte; správné uložení podporuje rovnoměrné zahřívání a omezuje zbytečné tepelné namáhání. Technické údaje

Model: Harvia Qubic BQ60S Výkon: 6 kW Doporučený objem sauny: 5–8 m³ Ovládání: externí regulace teploty a vlhkosti (nutná, není součástí) Montáž: svisle na stěnu Rozměry (š × v × h): 465 × 530 × 355 mm Čistá hmotnost: 13 kg Hmotnost balení: 15,5 kg Množství kamenů: 20 kg Velikost kamenů: ověřit podle návodu dodaného s konkrétními kamny Krytí: IPX4 Běžné zapojení: 400 V 3N~, jištění 3 × 10 A, přívodní kabel 5 × 1,5 mm² Výparník: 2 kW, maximální odpařovací výkon 2,5 kg/h Objem vodní nádržky: přibližně 5 l Provedení: BlackSteel

Montáž, zapojení a bezpečný provoz Elektrické připojení musí provést kvalifikovaný elektrikář. Před montáží ověřte, že výkon odpovídá výpočtovému objemu sauny a že konstrukce stěny unese kamna i kamennou náplň. Konkrétní bezpečnostní vzdálenosti, umístění čidel, požadavky na větrání a možné varianty elektrického zapojení vždy určujte podle přiloženého návodu, zvoleného provedení a skutečné konstrukce sauny. Před každým zapnutím zkontrolujte, že na kamnech ani v bezpečnostní vzdálenosti nezůstal žádný předmět. Obsah dodávky

elektrická saunová kamna Harvia Qubic BQ60S v uvedeném provedení, montážní konzola a upevňovací sada, návod k instalaci a obsluze.

Saunové kameny ani samostatná externí regulace nejsou součástí dodávky. Použité odborné zdroje

Harvia Qubic Combi BQ60S BlackSteel – oficiální údaje výrobce (anglicky) Oficiální návod Harvia Qubic – česká část je součástí dokumentu (PDF)

Rozlišení údajů v dokumentaci­Výrobní web uvádí minimální výšku sauny 2 000 mm, zatímco tabulka 1 návodu Qubic Combi Y05–1435 (12/24) uvádí 1 900 mm. Před návrhem instalace ověřte dokumentaci platnou pro dodaný kus. Hodnotu 1 900 mm proto nepovažujte bez tohoto ověření za potvrzení vhodnosti současné dodávky do nižší sauny.Aktuální výrobní stránka uvádí kameny 5–10 cm, zatímco návod Qubic Combi Y05–1435, vydání 12/24, uvádí 4–8 cm. Před naplněním proto ověřte požadavek v návodu dodaném s konkrétním kusem.Pětivodičový přívod není totéž co propojení kamen s regulací. Schéma 10a návodu pro BQ60S rozlišuje přívod 5 × 1,5 mm² a propojení A+B 7 × 1,5 mm²; konkrétní obvod a regulaci musí ověřit kvalifikovaný elektrikář.Časté otázkyKdy doplňovat vodu do výparníku?Běžné plnění provádějte za studena a používejte vodu odpovídající tabulce kvality v návodu. Horký výparník a unikající pára mohou opařit. Po použití nechte
