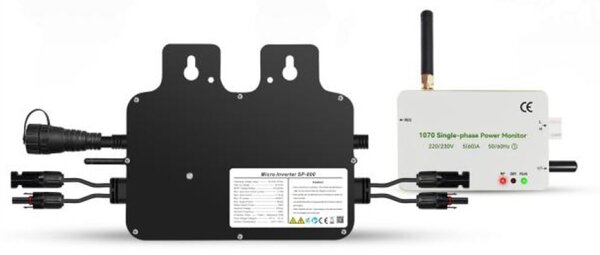

FVE Mikroinvertor OPENBOX SP-800W Zero export, WiFi, IP65

Microinvertor SPD 800W s omezením přetoků a Wi-Fi monitoringem

Microinvertor řady SPD 800W představuje moderní řešení pro efektivní využití energie z fotovoltaických panelů v domácích a balkónových fotovoltaických systémech. V kombinaci s dodávaným chytrým elektroměrem RXY-1070 umožňuje sledovat aktuální spotřebu domácnosti a regulovat výkon microinvertoru s cílem omezit nežádoucí přetoky energie do distribuční sítě .

Microinvertor převádí stejnosměrné napětí (DC) z fotovoltaických panelů na střídavé napětí (AC) vhodné pro domácí elektrickou síť 230 V.

Díky dvěma nezávislým MPPT vstupům dokáže optimalizovat výkon připojených fotovoltaických panelů a efektivně využívat dostupnou solární energii i při rozdílných podmínkách osvitu.

Inteligentní omezení přetoků

Součástí systému je chytrý elektroměr RXY-1070 , který sleduje tok elektrické energie a poskytuje systému údaje potřebné pro regulaci výkonu microinvertoru. Výrobu lze díky tomu přizpůsobovat aktuální spotřebě a minimalizovat přetoky přebytečné energie do distribuční sítě.

Monitoring přes mobilní aplikaci

Pomocí Wi-Fi připojení lze systém sledovat prostřednictvím aplikace Smart Life (Tuya) . V aplikaci je možné kontrolovat aktuální provozní údaje systému, sledovat výrobu a spotřebu energie, stav zařízení nebo upravovat podporovaná nastavení včetně omezení výstupního výkonu. Systém rovněž podporuje aktualizaci firmwaru.

Dva nezávislé MPPT vstupy

Microinvertor disponuje 2 MPPT vstupy , přičemž každý podporuje připojení FV panelu se vstupním výkonem až 500 W .

Bezpečný provoz a ochranné funkce

Mikroinvertor je vybaven ochranou proti ostrovnímu provozu (anti-islanding) . Při výpadku distribuční sítě nebo odpojení AC připojení microinvertor automaticky přeruší dodávku energie do výstupu.

Díky nízkému DC napětí na straně fotovoltaických panelů odpadá vysokonapěťový DC string typický pro některé klasické fotovoltaické systémy.

Vhodný i pro venkovní instalaci

Konstrukce s krytím IP67 umožňuje použití mikroinvertoru ve venkovním prostředí. Pasivní chlazení bez ventilátoru přispívá k tichému provozu a omezuje počet mechanických součástí zařízení.

Hlavní výhody

• Jmenovitý výstupní výkon 800 W
• 2 nezávislé MPPT vstupy
• Až 500 W FV výkonu na každý vstup
• Funkce omezení přetoků do distribuční sítě
• Chytrý elektroměr RXY-1070
• Monitoring prostřednictvím Smart Life (Tuya)
• Wi-Fi připojení 2,4 GHz
• MPPT účinnost až 99,8 %
• Krytí IP67
• Pasivní chlazení bez ventilátoru
• Ochrana proti ostrovnímu provozu
• Ochrana proti přepětí, podpětí a přehřátí
• Nízké DC provozní napětí

Technické parametry mikroinvertoru

<table>

<tbody>

<tr>
<td>Jmenovitý výkon </td>
<td>800 W</td>
</tr>

<tr>
<td>Doporučený / maximální vstupní výkon FV </td>
<td>až 500 W na každý vstup</td>
</tr>

<tr>
<td>Počet MPPT vstupů </td>
<td>2</td>
</tr>

<tr>
<td>Rozsah MPPT napětí </td>
<td>16–60 V DC</td>
</tr>

<tr>
<td>Maximální Voc napětí FV panelu </td>
<td>60 V DC</td>
</tr>

<tr>
<td>Startovací napětí </td>
<td>22 V DC</td>
</tr>

<tr>
<td>Maximální vstupní proud </td>
<td>až 2 × 18 A</td>
</tr>

<tr>
<td>Výstupní napětí </td>
<td>230 V AC (180–275 V)</td>
</tr>

<tr>
<td>Frekvence </td>
<td>50 Hz (podpora 60 Hz)</td>
</tr>

<tr>
<td>Účinnost </td>
<td>až 96 %</td>
</tr>

<tr>
<td>CEC účinnost </td>
<td>až 96,5 %</td>
</tr>

<tr>
<td>MPPT účinnost </td>
<td>až 99,8 %</td>
</tr>

<tr>
<td>Účiník </td>
<td>> 0,99</td>
</tr>

<tr>
<td>THD </td>
<td>< 3 %</td>
</tr>

<tr>
<td>Noční pohotovostní spotřeba </td>
<td>< 0,3 W</td>
</tr>

<tr>
<td>Krytí </td>
<td>IP67</td>
</tr>

<tr>
<td>Komunikace </td>
<td>Wi-Fi 2,4 GHz</td>
</tr>

<tr>
<td>Chlazení </td>
<td>pasivní, bez ventilátoru</td>
</tr>

<tr>
<td>Provozní teplota </td>
<td>−40 °C až +60 °C</td>
</tr>

<tr>
<td>Rozměry </td>
<td>250 × 253 × 29 mm</td>
</tr>

<tr>
<td>Hmotnost </td>
<td>3,6 kg</td>
</tr>

</tbody> </table>

Chytrý elektroměr RXY-1070

<table>

<tbody>

<tr>
<td>Napájecí napětí </td>
<td>176–264 V AC</td>
</tr>

<tr>
<td>Měřený proud </td>
<td>0–50 A</td>
</tr>

<tr>
<td>Přesnost měření </td>
<td>±1 %</td>
</tr>

<tr>
<td>Měřené veličiny </td>
<td>napětí, proud, výkon, účiník a energie</td>
</tr>

<tr>
<td>Komunikace </td>
<td>Wi-Fi</td>
</tr>

<tr>
<td>Dosah Wi-Fi </td>
<td>až 50 m ve volném prostoru</td>
</tr>

<tr>
<td>Rozměry </td>
<td>89 × 60 × 32 mm</td>
</tr>

<tr>
<td>Hmotnost </td>
<td>cca 100 g</td>
</tr>

<tr>
<td>Provozní teplota </td>
<td>−30 °C až +75 °C</td>
</tr>

</tbody> </table>

Parametry produktu

• Typ zařízení: mikroinvertor s funkcí omezení přetoků
• Použití: domácí a balkónové fotovoltaické systémy
• Instalace mikroinvertoru: vnitřní / venkovní
• Krytí mikroinvertoru: IP67
• Monitoring: Smart Life (Tuya)
• Kompatibilita FV: standardní fotovoltaické panely s odpovídajícími parametry a konektory MC4
• AC připojení: dle způsobu instalace a požadavků konkrétní elektroinstalace

Ochranné funkce

• ochrana proti ostrovnímu provozu (anti-islanding)
• ochrana proti přepětí a podpětí
• tepelná ochrana a automatické omezení výkonu (derating)
• monitoring výroby a spotřeby
• regulace výkonu pro omezení přetoků

Uváděné normy a certifikace

CE, RoHS, EN 62109–1/-2, UL 1741, IEC 62477, IEEE 1547 a EMC normy EN 61000–3–2/-3, EN 61000–6–1/-2/-3/-4, EN 301489–3/-17.

Důležité upozornění k instalaci

Instalaci fotovoltaického systému a zejména zásahy do pevné elektroinstalace, včetně instalace chytrého elektroměru, musí provádět osoba s odpovídající odbornou způsobilostí , pokud to vyžadují platné právní předpisy a charakter instalace.

Před instalací je nutné ověřit vhodnost zařízení pro konkrétní elektroinstalaci, parametry použitých fotovoltaických panelů a požadavky příslušného provozovatele distribuční soustavy.

Připojení výrobny k distribuční soustavě se řídí platnými právními předpisy a podmínkami příslušného provozovatele distribuční soustavy.

Samotná funkce omezení přetoků nenahrazuje povinnosti související s připojením výrobny k distribuční soustavě .

Informace uvedené v popisu produktu mají technický a informativní charakter a nenahrazují odborné posouzení, projektovou dokumentaci, revizi ani pokyny výrobce. Zařízení musí být instalováno a provozováno v souladu s návodem výrobce a platnými předpisy.
